Étape 5

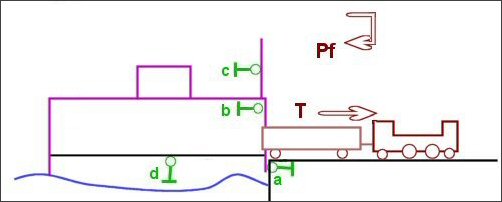

Le train continue à sortir du ferry, quand il quitte les rails du ferry, ceux-ci remontent en l'absence de poids, libérant le bouton d.
Le train continue à avancer et le moteur Pf de fermeture de la porte se met en fonction.
| n° | a | b | c | d | Av | Re | Po | Pf | T | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | |
| 2 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 3 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 4 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | |
| 5 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 |
